Automatyzacja rolet to kluczowy krok w stronę nowoczesnego i komfortowego domu, jednak widok pięciu przewodów wychodzących ze ściany potrafi skutecznie zniechęcić nawet ambitnego majsterkowicza. W tym artykule wyjaśnię Ci, co oznaczają poszczególne kolory kabli oraz jak krok po kroku poprawnie podłączyć silnik rolety, aby zapewnić jej sprawne i bezpieczne działanie na lata. Dzięki mojej instrukcji unikniesz kosztownych błędów i zyskasz pewność, że instalacja elektryczna w Twoim oknie została wykonana zgodnie ze sztuką.
Co oznaczają kolory przewodów w silniku rolety i jak poprawnie podłączyć roletę 5 przewodów?
Poprawne Podłączenie Rolety 5 Przewodów wymaga zrozumienia standardu kolorystycznego, gdzie każdy kabel pełni ściśle określoną funkcję w układzie zasilającym napęd. Z mojego doświadczenia wynika, że podczas pracy z instalacją elektryczną to właśnie organizacja przewodów decyduje o sukcesie całego przedsięwzięcia i szybkości wykonania montażu.
| Kolor przewodu | Funkcja |
|---|---|
| Żółto-zielony | Ochronny (PE) |
| Niebieski | Neutralny (N) |
| Brązowy/Czarny | Faza kierunku 1 (Góra) |
| Szary/Biały | Faza kierunku 2 (Dół) |
Bezpieczeństwo jest tutaj absolutnym priorytetem, dlatego zawsze upewnij się, że przewód ochronny jest solidnie wpięty do instalacji domowej, co chroni silnik przed skutkami ewentualnych przebić. Pamiętaj, że producenci mogą stosować drobne odstępstwa w kolorystyce, dlatego przed przystąpieniem do prac zawsze sięgnij po schemat dołączony do konkretnego modelu napędu, aby uniknąć błędnej interpretacji funkcji poszczególnych żył.
Przygotowanie instalacji: narzędzia, aby poprawnie podłączyć roletę elektryczną
Aby sprawnie przeprowadzić Podłączenie Rolety 5 Przewodów, musisz mieć pod ręką odpowiedni rynsztunek, który sprawi, że praca pójdzie jak z płatka. Z własnego doświadczenia wiem, że dobra wkrętarka akumulatorowa oraz precyzyjne narzędzia to połowa sukcesu, która znacząco podnosi komfort pracy majsterkowicza.
- Próbnik napięcia (neonówka lub miernik uniwersalny)
- Ściągacz izolacji o regulowanej głębokości cięcia

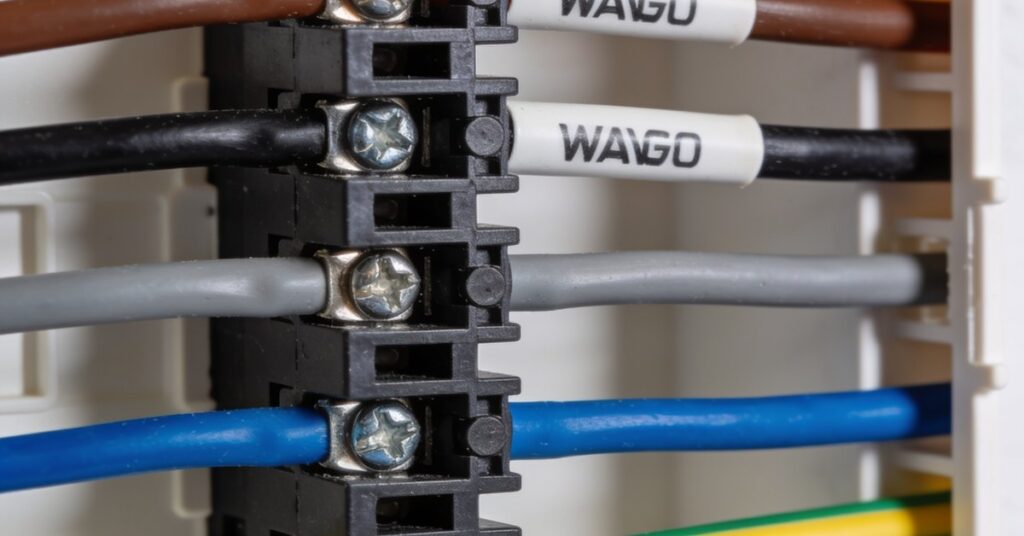

- Szybkozłączki typu WAGO (najlepiej 3-otworowe dla łatwiejszego łączenia)
- Zestaw wkrętaków izolowanych do 1000V zapewniających bezpieczny chwyt
Zadbaj także o odpowiednią przestrzeń w puszce instalacyjnej. Jeśli puszka jest zbyt płytka, koniecznie wymień ją na wersję pogłębioną, co pozwoli uniknąć zgniatania kabli i zapewni bezpieczne ułożenie styków bez ryzyka zwarcia, które jest najczęstszą przyczyną awarii w nowo montowanych systemach automatyki domowej.
Wykonanie instalacji krok po kroku, aby poprawnie podłączyć roletę
Poprawne Podłączenie Rolety 5 Przewodów polega na logicznym połączeniu zasilania z przełącznikiem sterującym, który zarządza ruchem silnika w obu kierunkach. Też zastanawiasz się, czy warto robić to samemu? Uwierz mi, satysfakcja z samodzielnego uruchomienia napędu jest warta każdej minuty spędzonej przy puszce instalacyjnej.
- Wyłącz zasilanie w rozdzielnicy głównej – nie idź na skróty, bo zdrowie jest najważniejsze!
- Połącz przewody ochronne i neutralne z instalacji budynku z przewodami silnika za pomocą złączek WAGO.
- Wepnij fazę zasilającą do wejścia w przełączniku roletowym zgodnie ze schematem producenta.
- Podłącz pozostałe dwa przewody fazowe silnika do wyjść góra/dół w przełączniku ściennym.
Po wykonaniu połączeń, przeprowadź test „na sucho”, nie zamykając jeszcze puszki maskownicą. Jeśli roleta po naciśnięciu przycisku w górę zjeżdża w dół, po prostu zamień miejscami dwa przewody fazowe sterujące w samym przełączniku – to najszybsza i najbardziej skuteczna metoda korekty kierunku obrotów bez konieczności ingerencji w kasetę rolety.
Jak uniknąć błędów, gdy musisz podłączać rolety elektryczne
Najczęstszym błędem jest jednoczesne podanie napięcia na oba kierunki ruchu, co prowadzi do spalenia uzwojeń silnika lub zniszczenia krańcówek. Aby tego uniknąć, stosuj wyłącznie dedykowane przełączniki z blokadą mechaniczną, które fizycznie uniemożliwiają wciśnięcie obu przycisków jednocześnie, chroniąc tym samym mechanizm przed awarią.
Ważne: Nigdy nie używaj zwykłych podwójnych włączników światła do sterowania roletami, ponieważ nie posiadają one wewnętrznej blokady i mogą doprowadzić do poważnej awarii napędu. Dbałość o detale i solidne dokręcenie zacisków drastycznie przedłuża żywotność systemu, oszczędzając Ci nerwów przy ewentualnych naprawach, ponieważ poprawnie wykonana instalacja elektryczny to gwarancja bezawaryjnej pracy rolety przez wiele długich lat eksploatacji.
Najczęstsze pytania (FAQ)
Czy mogę podłączyć roletę 5 przewodów do zwykłego włącznika światła?
Nie, nie wolno tego robić ze względu na brak blokady mechanicznej w standardowych włącznikach oświetlenia. Użycie takiego osprzętu grozi jednoczesnym podaniem napięcia na oba uzwojenia silnika, co nieuchronnie doprowadzi do jego trwałego spalenia.
Co zrobić, jeśli po montażu roleta działa odwrotnie niż wskazują przyciski?
Wystarczy zamienić miejscami przewody fazowe (najczęściej brązowy z czarnym) w przełączniku ściennym. Jest to standardowa procedura korekcyjna, która nie wymaga żadnej ingerencji wewnątrz kasety rolety.
Czy do każdej rolety elektrycznej muszę doprowadzić przewód 5-żyłowy?
Większość standardowych silników przewodowych wymaga właśnie pięciu żył: zasilania, neutralnego, ochronnego oraz dwóch faz sterujących. Przed zakupem zawsze sprawdź dokumentację techniczną napędu, gdyż nowoczesne systemy radiowe mogą mieć inne wymagania instalacyjne.
Jak sprawdzić, czy przewód ochronny w mojej instalacji jest sprawny?
Najbezpieczniej jest użyć miernika rezystancji uziemienia lub zlecić sprawdzenie instalacji wykwalifikowanemu elektrykowi z odpowiednimi uprawnieniami. Pamiętaj, że sprawny przewód ochronny to element kluczowy dla Twojego bezpieczeństwa przy kontakcie z metalowymi częściami obudowy.
Pamiętaj, że kluczem do bezpiecznej pracy jest zawsze stosowanie przełączników z blokadą mechaniczną, które skutecznie chronią silnik przed awarią. Dobrze wykonana instalacja to Twój spokój ducha i pewność, że rolety będą działać bez zarzutu przez długie lata.
